Präzisionsoptischer Graustufenfilm mit kontinuierlicher Graustufenkontrolle

Filme in Graustufen

Graustufenfilm ist ein optischer Präzisionsfilm mit kontinuierlicher Graustufenkontrolle, der hauptsächlich für die optische Kalibrierung, Belichtungskontrolle, Bildverarbeitungstests und hochwertige Musterübertragungsszenarien verwendet wird.

Gemeinsame Spezifikationen ((Unterstützung der professionellen Anpassung)

Arbeitsprinzip der Graustufenfolie

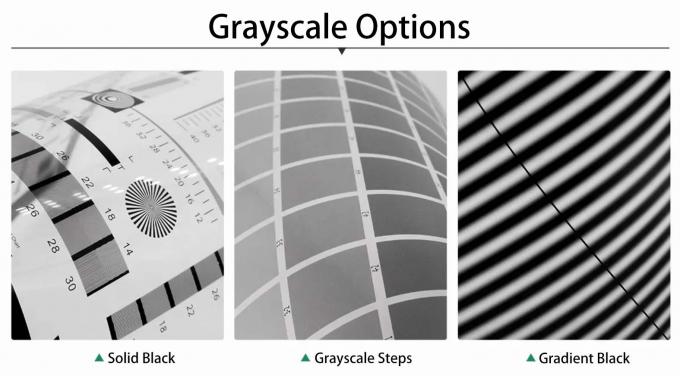

1.Methoden zur Anwendung der Graustufen

Es gibt zwei wesentliche technische Wege:

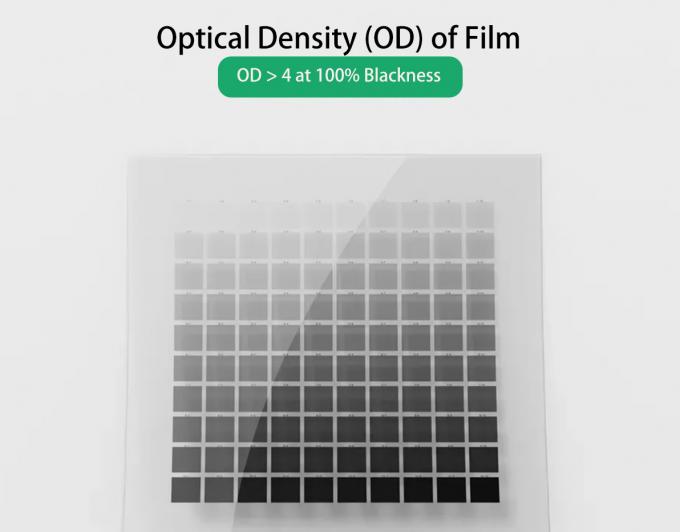

Dichte-Modulation (OD-Kontrolle):Durch die Steuerung der optischen Dichte des Materials werden verschiedene Lichtstärken durch verschiedene Bereiche übertragen, um eine kontinuierliche oder abgestufte Graustufe zu erreichen.

Flächenmodulation (Halbton):Simulieren Sie Graustufen-Effekte, indem Sie winzige Punktmatrizen unterschiedlicher Größe oder Dichte (Ähnlich wie beim Drucken von Punkten) durch die "Anzahl der Punkte" simulieren.

2.Steuerung der Verteilung der Lichtenergie

Bei Belichtungs- oder Fotolithographieverfahren entsprechen unterschiedliche Graustufen unterschiedlichen Lichtenergien:hohe Lichtübertragungsfläche→hohe Belichtungsenergie,

Dies kann Strukturen unterschiedlicher Tiefen oder Höhen auf photoresistenten, lichtempfindlichen Materialien oder anderen Medien bilden.

3.Umwandlung von Graustufen in 3D-Strukturen

Dies ist eine der wichtigsten Eigenschaften von Graustufenfilm:

Durch eine einzige Belichtung können mehrere Höhenstrukturen ((3D-Konturen), kontinuierliche Neigungen ((Gradiale Strukturen), Mikrolinsen oder geschwungene Strukturen ohne mehrere Ausrichtungsexpositionen realisiert werden.
